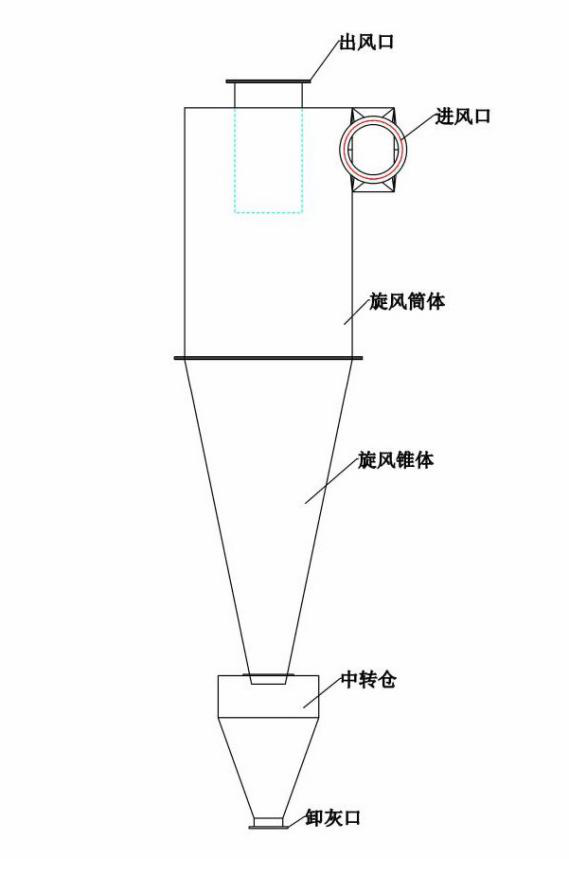

一、  設備構造旋風除塵器由旋風筒體、錐體、出風口、進風口和卸灰口組成，如上圖所示。
二、工作原理
旋風除塵器的工作過程是當含塵氣體切向進入旋風除塵器中，旋風除塵器將含塵氣體由直線運動變?yōu)閳A周運動，旋轉氣流絕大部分沿筒體外壁呈螺旋形下降，朝錐體運動，這部分被稱為外旋氣流。含塵氣體在旋轉過程中產生離心力，將密度大于氣體的塵粒甩向筒體外壁。塵粒碰撞筒體外壁失去動能后落入錐體。外旋氣流下降到錐體時，因受錐體的影響逐漸向除塵器中心靠攏，根據“旋轉矩”不變?cè)恚淝邢蛩俣炔粩嗵岣?，塵粒所受離心力逐漸加強，當含塵氣體到達錐體下端某一位置時，外旋氣流以同樣的旋轉方向于旋風除塵器中部反轉向上繼續呈螺旋性流動，此為內旋氣流。最后經凈化氣體于出風口排出設備，同時包含一些未處理的塵粒。
三、安裝、運行及維護
旋風除塵器的安裝
1、安裝前檢查各部分零件是否齊全，設備本體內是否有其它雜物。
2、除塵器本體、風機、管道等連接部位安裝完畢后應保證氣密性，避免漏風影響吸塵點的風量風壓。
3、旋風除塵器卸灰口必須保證氣密性，漏風將嚴重影響旋風除塵器處理效率。
旋風除塵器的運行
1、關注殼體的磨損和異常溫度變化，出現異常及時排除問題。
2、周期性檢查旋風除塵器排放濃度及阻力變化，出現異常及時排除問題。
3、根據粉塵濃度制定良好的清灰方案。
4、溫度變化過大時需注意煙氣結露造成粉塵含水率增加，將增加設備堵塞的風險。
5、關注除塵系統各部分的密封情況，出現漏風情況及時封堵。
旋風除塵器的維護
1、注意控制溫度，防止溫度變化過大引起結露（甚至部分工況會結酸露腐蝕設備）對設備運行造成影響。
2、各部分密封材料老化造成密封不嚴應及時更換，以免影響處理效果。
3、旋風除塵器錐體及進風口部分磨損最嚴重，上述區域出現破損時應及時封堵穿孔部分，否則將嚴重影響處理效果。
四、旋風除塵器常見故障的原因及解決辦法
|
故障 |
故障原因分析 |
解決方案 |
|
噪音大 |
1、進風口風速過快
2、粉塵粒徑較大 |
1、降低風機風量
2、適當調整吸塵方案 |
|
管道末端無風或風很小 |
1、風機全壓過低
2、管道前段漏風
3、管道大小和風量不匹配 |
1、檢查風機全壓是否滿足要求
2、封堵前段漏風部分
3、調整管道或者風機風量 |
|
排放濃度過高 |
1、進口風速過低
2、粉塵中粒徑較小 |
1、調高進口風速
2、設備局限性，過濾精度≧40μm |
|
設備阻力過高 |
1,、設備堵塞
2、進口風速過高 |
1、清除堵塞
2、降低進口風速 |
如有其它未明問題請聯系我們
|
